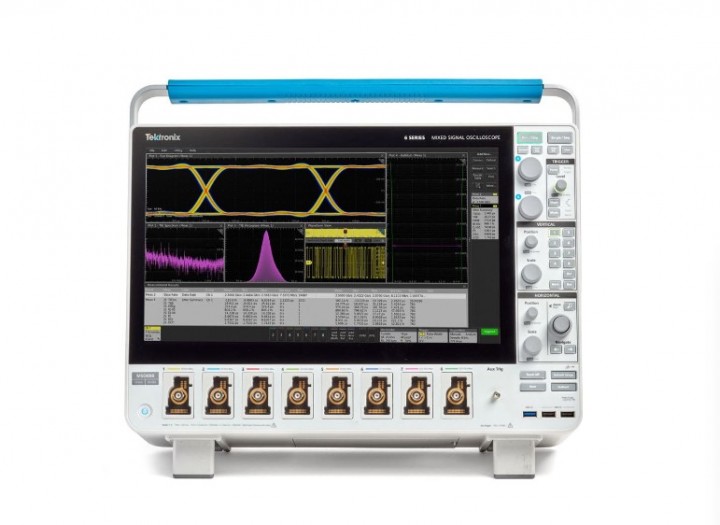

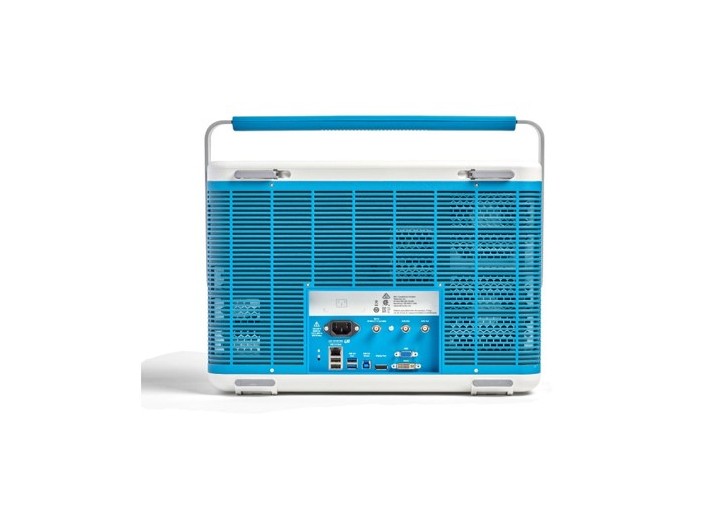

    오실로스코프 MSO68B 오실로스코프

    제조사 TEKTRONIX
    FlexChannel 입력 8
    최대 아날로그 채널 8
    최대 디지털 채널(옵션 로직 프로브 포함) 64
    ADC 해상도 12비트
    DVM 4자리 DVM

    목록으로 제품구입상담 렌탈상담하기

    데이타시트

    본문

    Detail view

    입력 채널

    • 4개, 6개 또는 8개의 FlexChannel® 입력
    • 각 FlexChannel은 다음을 제공합니다.
      • 동시에 둘 다 파형보기, 스펙트럼 보기로 표시할 수 있는 1개의 아날로그 신호
      • TLP058 로직 프로브가 포함된 8개의 디지털 로직 입력

    대역폭(모든 아날로그 채널)

    • 1GHz, 2.5GHz, 4GHz, 6GHz, 8GHz, 10GHz(업그레이드 가능)

    샘플링 속도(모두 아날로그/디지털 채널)

    • 실시간: 50GS/s(2채널), 25GS/s(4채널 초과), 12.5GS/s(4채널)
    • 보간: 2.5TS/s

    레코드 길이(모두 아날로그/디지털 채널)

    • 62.5M 포인트 표준
    • 125, 250, 500M 포인트, Ehsms 1G 포인트(옵션)

    파형 캡처 속도

    • 500,000파형/s 초과

    수직 해상도

    • 12비트 ADC
    • 고해상도 모드에서 최대 16비트

    표준 트리거 유형

    • 에지, 펄스 폭, 런트, 타임아웃, 윈도우, 로직, 설정 및 홀드, 상승/하강 시간, 병렬 버스, 시퀀스, 시각적 트리거, 비디오(옵션), RF vs 시간(옵션)
    • 보조 트리거 ≤ 5VRMS, 50Ω, 400MHz(에지 트리거만 해당)

    표준 분석

    • 커서: 파형, 수직 막대, 수평 막대, 수직/수평 막대
    • 측정: 36
    • 스펙트럼 보기: 주파수 및 시간 도메인의 독립적인 제어를 통한 주파수 도메인 분석
    • FastFrameTM: 최대 트리거 속도가 초당 5,000,000개 파형이 넘는 세그먼트화된 메모리 획득 모드
    • 도표: 시간 추이, 히스토그램, 스펙트럼, 위상 노이즈

    • 연산: 기본 파형 산술, FFT 및 고급 등식 편집기
    • 검색: 임의 트리거 기준에 따라 검색
    • 지터: TIE 및 위상 노이즈
    Specification








    Option

    옵션 분석

    • 고급 지터 및 아이 다이어그램 분석
    • 고급 스펙트럼 보기
    • RF 대 시간 추적(진폭, 주파수, 위상)
    • 디지털 전원 관리
    • 마스크/한계 테스트
    • 인버터, 모터, 드라이브
    • LVDS 디버그 및 분석
    • PAM3 분석
    • 고급 파워 측정 및 분석
