Detail view
주요 특징
하드웨어와 소프트웨어의 강력한 조합

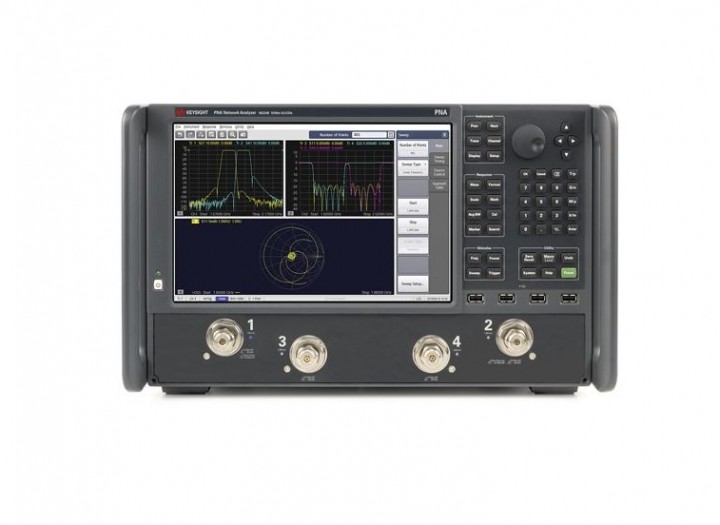

키사이트 N5224B PNA 마이크로파 네트워크 분석기 10 MHz ~ 43.5 GHz는 앰프, 믹서 및 주파수 변환기와 같은 액티브 디바이스를 측정할 수 있는 유연한 통합 테스트 엔진입니다. 이 분석기는 900 Hz ~ 43.5 GHz의 주파수 범위에서 작동합니다. 키사이트 N5224B는 광범위한 디바이스를 빠르고 정확하게 측정할 수 있도록 우수한 하드웨어와 강력한 측정 어플리케이션을 함께 제공합니다.
PNA 시리즈의 일부인 키사이트 N5224B는 PNA-X 시리즈를 위해 개발된 다양한 측정 어플리케이션에 적용할 수 있습니다. PNA 시리즈 네트워크 분석기는 앰프, 믹서 및 주파수 변환기에 대한 업계 최고의 테스트 성능을 제공합니다. PNA 시리즈는 다양한 디바이스를 빠르고 정확하게 측정할 수 있도록 하드웨어와 어플리케이션을 조합하고 있습니다. 모든 모델은 2포트 단일 소스와 4포트 이중 소스 버전으로 제공됩니다. 내장된 펄스 변조기와 펄스 발생기로 펄스형 S-파라미터 측정이 가능합니다. 이러한 어플리케이션에는 이득 압축, 상호변조 왜곡, 소스 위상 제어, 차동 및 I/Q 디바이스가 포함됩니다.
- 업계 최고 성능의 마이크로파 네트워크 분석기로 까다로운 측정 과제를 해결하십시오.
- 가장 낮은 불확실도와 최고의 안정성으로 S-파라미터를 측정하십시오.
- 설정을 간소화하는 어플리케이션으로 액티브 콤포넌트를 효율적으로 특성화하십시오.
- 멀티터치 디스플레이와 직관적인 사용자 인터페이스를 사용하여 콤포넌트 동작에 대한 통찰력을 가속화하십시오.
- 적합한 성능 수준으로 맞춤 설정하여 예산과 측정 요건을 충족하십시오.
Specification
내장 포트 수 : 2 or 4 ports
동적 범위 : 128 dB @35 GHz
최대 출력 전력 : +13 dBm @35 GHz
최대 주파수 : 43.5 GHz
트레이스 노이즈 : 0.003 dB rms @35 GHz (IFBW=1 kHz)
Option
| S93225B | PNA Core Software to 50 GHz |
Hardware options
| N5224B-200 | 2-port, base hardware configuration | |
| N5224B-201 | 2-port with configurable test set, reference mixer switch | |
| N5224B-205 | 2-port with configurable test set, ref mixer switch, bias tees, low frequency extension | |
| N5224B-210 | 2-port with metrology configuration | |
| N5224B-217 | 2-port with configurable test set, reference mixer switch, source and receiver attenuators | |
| N5224B-219 | 2-port with configurable test set, reference mixer switch, source and receiver attenuators, bias tees | |
| N5224B-220 | 2-port with configurable test set, reference mixer switch, source and receiver attenuators, bias tees, low frequency extension | |
| N5224B-400 | 4-port with second source | |
| N5224B-401 | 4-port with second source, configurable test set, reference mixer switch | |
| N5224B-405 | 4-port with second source, configurable test set, reference mixer switch, bias tees, low frequency extension | |
| N5224B-410 | 4-port with second source, metrology configuration | |
| N5224B-417 | 4-port with second source, configurable test set, reference mixer switch, source and receiver attenuators | |
| N5224B-419 | 4-port with second source, configurable test set, reference mixer switch, source and receiver attenuators, bias tees | |
| N5224B-420 | 4-port with second source, configurable test set, reference mixer switch, source and receiver attenuators, bias tees, low frequency extension |
Calibration documentation
| N5224B-1A7 | Calibration + Uncertainties + Guardbanding (Not Accredited) | |
| N5224B-A6J | ANSI Z540-1-1994 Calibration | |
| N5224B-UK6 | Commercial calibration certificate with test data |
Additional hardware capability
| N5224B-020 | Add IF inputs | |
| N5224B-021 | Add pulse modulator to internal 1st source | |
| N5224B-022 | Add pulse modulator to internal 2nd source | |
| N5224B-UNY | Enhanced low phase noise performance |
Software with Subscription
| S93007B | Automatic fixture removal | |
| S93010B | Time-domain analysis | |
| S93011B | Enhanced time domain analysis with TDR | |
| S93015B | Real-time S-parameter and power measurement uncertainty | |
| S93025B | Basic pulsed-RF measurements | |
| S93026B | Advanced pulsed-RF measurements | |
| S93029B | Noise figure measurements with vector correction | |
| S93080B | Frequency-offset measurements | |
| S93082B | Scalar mixer/converter measurements | |
| S93083B | Vector and scalar mixer/converter measurements | |
| S93084B | Embedded-LO capability | |
| S93086B | Gain-compression measurements | |
| S93087B | Intermodulation distortion measurements | |
| S93088B | Source phase control | |
| S93089B | Differential and I/Q device measurements | |
| S930900B | Spectrum analysis up to 8.5 GHz | |
| S930901B | Spectrum analysis up to 13.5 GHz | |
| S930902B | Spectrum analysis up to 26.5 GHz | |
| S930904B | Spectrum analysis up to 43.5 GHz | |
| S930909B | Spectrum analysis up to 90 GHz | |
| S93093B | Spectrum analysis to 120 GHz | |
| S93094B | Spectrum analysis beyond 120 GHz | |
| S93118B | Fast CW measurements | |
| S93460B | True-mode stimulus | |
| S93551B | N-port measurements | |
| S93898B | Built-in performance test software | |
| S930317B | Phase noise measurement up to 70 GHz | |
| S930321B | Phase noise measurement up to 125 GHz | |
| S94601B | Device measurement eXpert - DMX | |
| S94602B | Limit assistant | |
| S930700B | Modulation distortion up to 8.5 GHz | |
| S930701B | Modulation distortion up to 13.5 GHz | |
| S930702B | Modulation distortion up to 26.5 GHz | |
| S930704B | Modulation distortion up to 43.5 GHz |
Accessories
| N5224B-1CM | Rack mount kit for installation without handles | |
| N5224B-1CP | Rack mount kit for installation with handles | |
| N1966A | Pulse/IO Adapter | |
| N6171A | MATLAB Software | |
| N5224B-SSD | Additional removable solid state drive |
