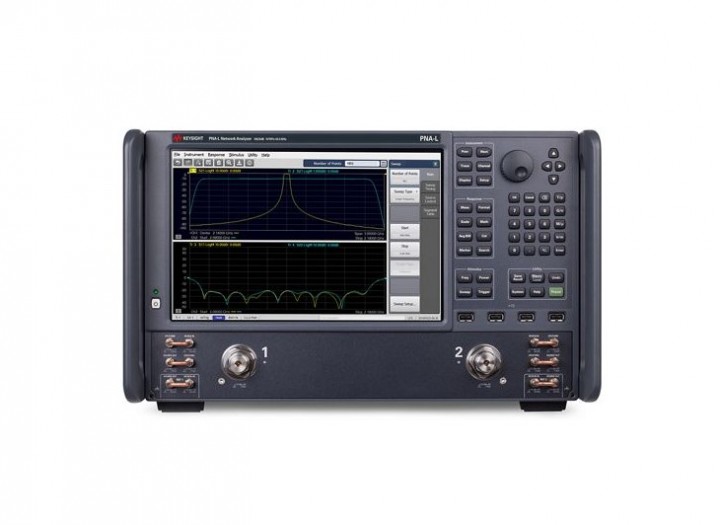

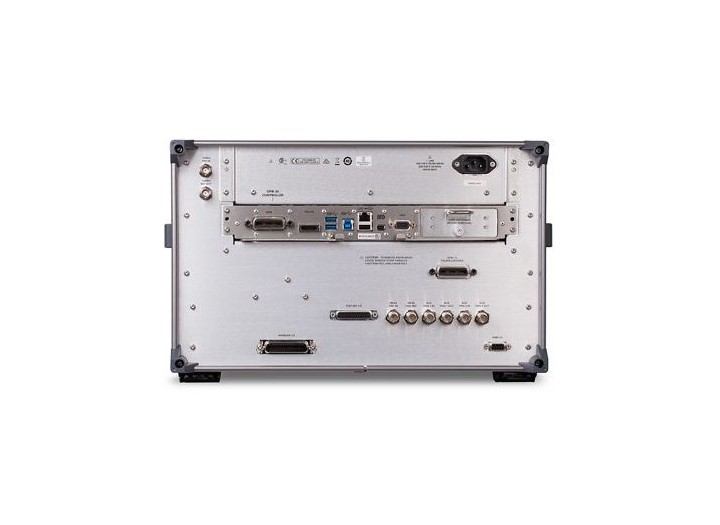

Detail view
주요 특징
- 수동 컴포넌트와 간단한 능동 디바이스에 대한 기본 분석 수행
- 비용에 민감한 분야에서 최대 43.5 GHz까지 우수한 정확도로 S-파라미터 측정
- 마이크로파 제조에서 세계 최고의 가성비 확보
- 신호 무결성 측정과 물질 특성화를 위한 경제적인 솔루션 구성
- 멀티터치 디스플레이와 직관적인 사용자 인터페이스를 사용하여 콤포넌트에 대한 정확한 통찰력
- 플러그 마개, 하단 풋
- 퀵 스타트 가이드
- 교정 인증서
- 인덕터 3개 (페라이트 코어)
- 렌치
- 케이블 타이
- 안전 매뉴얼
- 키보드와 USB 케이블
- 광 마우스
Specification
내장 포트 수 : 2 ports
동적 범위 : 100 dB @35 GHz
최대 출력 전력 : -5 dBm @35 GHz
최대 주파수 : 43.5 GHz
트레이스 노이즈 : 0.007 dB rms @35 GHz (IFBW=1 kHz)
Option
Hardware options
| N5234B-200 | 2-port base hardware configuration | |
| N5234B-216 | 2-port, configurable test set, source attenuators |
Calibration documentation
| N5234B-1A7 | Calibration + Uncertainties + Guardbanding (Not Accredited) | |
| N5234B-A6J | ANSI Z540-1-1994 Calibration | |
| N5234B-UK6 | Commercial calibration certificate with test data |
Software with Subscription
| S93007B | Automatic fixture removal | |
| S93010B | Time-domain analysis | |
| S93011B | Enhanced time domain analysis with TDR | |
| S93015B | Real-time S-parameter and power measurement uncertainty | |
| S93080B | Frequency-offset measurements | |
| S93082B | Scalar mixer/converter measurements | |
| S94601B | Device measurement eXpert - DMX | |
| S94602B | Limit assistant | |
| S930900B | Spectrum analysis up to 8.5 GHz | |
| S930901B | Spectrum analysis up to 13.5 GHz | |
| S930902B | Spectrum analysis up to 26.5 GHz | |
| S930904B | Spectrum analysis up to 43.5 GHz | |
| S93551B | N-port measurements | |
| S93898B | Built-in performance test software |
Accessories
| N5234B-1CM | Rack mount kit for installation without handles | |
| N5234B-1CP | Rack mount kit for installation with handles | |
| N5234B-SSD | Additional removable solid state drive |
| S93235B | PNA-L Core Software to 50 GHz |
