높은 전계 강도에 적합한 수냉식 파워 앰프

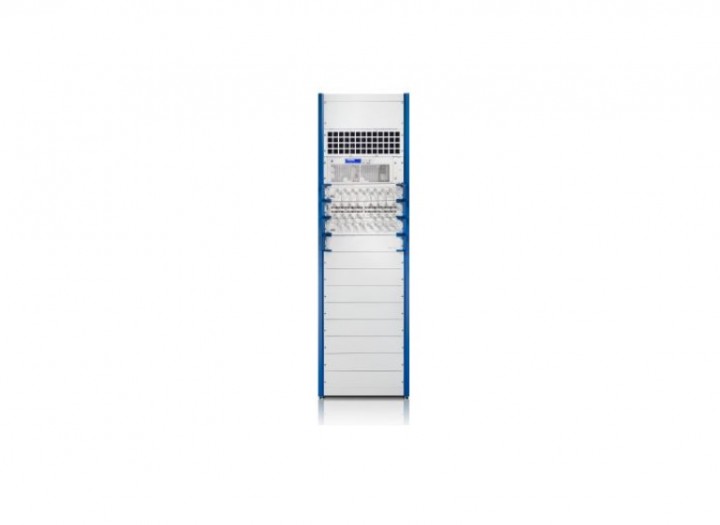

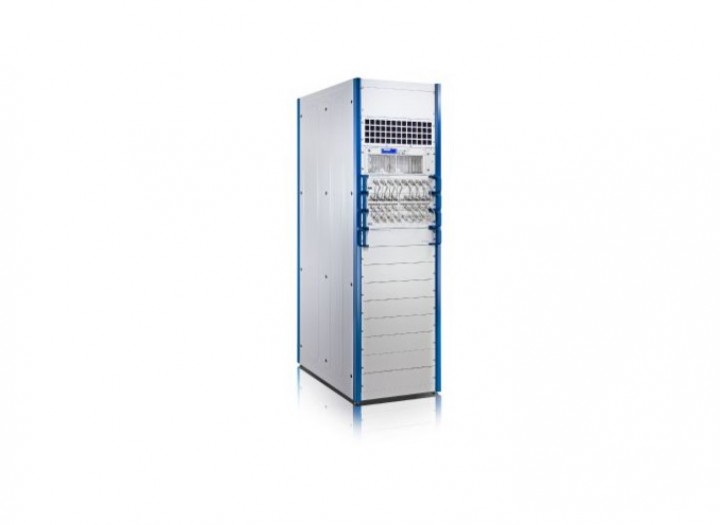

R&S®BBL200 Broadband Amplifier는 높은 RF 출력이 필요한 운용 환경에 적합합니다. R&S®BBL200 Broadband Amplifier는 리니어 클래스 A 증폭기이며 9 kHz ~ 250 MHz 주파수 대역에서 3 kW, 5 kW, 10 kW를 발생합니다. 이 기기는 수냉식, Solid State 방식으로 매우 견고하며 조용하고 효율적입니다. 모든 런타임 파라미터를 정밀 모니터링하여 최대한의 견고성과 신뢰성을 보장합니다. 이 증폭기는 연속 작동을 위해 설계되었으며 부정합 조건에서도 정전력을 제공합니다.
Broadband 증폭
개발단계에서 첨단 설계 및 시뮬레이션 프로그램을 사용할 뿐만 아니라 세계적 수준의 제조업체에서 제공하는 전력 반도체를 사용하고 로데슈바르즈 엔지니어가 증폭기 개발과 관련하여 수십 년간 축적한 경험을 바탕으로 최첨단 증폭기 설계를 제작할 수 있습니다. 효율성과 견고성이 원활한 작동을 보장합니다. 효과적 모니터링 및 보호 메커니즘이 탑재된 펌웨어가 운영을 안전하게 보호합니다.
100% 부정합 허용 한도
Broadband 증폭기는 RF출력에서 부정합 허용한도가 높으며 일치도가 낮은 안테나를 사용하는 EMC 운용환경또는 입력 임피던스가 50오메가 에서 크게 벗어나는 DUT측정에 최적입니다. 이 증폭기는 RF 끝단 또는 오픈 RF 출력에서 단락을 처리할 수 있을 만큼 견고합니다. BBL 200은 최대 VSWR 6:1의 부정합까지 최대한 오래 정격 출력을 제공합니다.
수냉식
BBL200증폭긴는 수냉식 증폭기 모듈로 완전한 공냉식 증폭기에 비해 매우 조용합니다. 고성능 모듈과 효율적인 수냉식 작동방식이 결합되어 등급 출력 중 가장 작은 디자인으로 설계되었습니다. 높은 전력밀도에도 불구하고 효율적 모듈 냉각이 증폭기 랙에서 적절한 온도를 보장합니다. 여열은 증폭기로부터 일정거리에 배치된 위치의 열 교환기를 통해 소실됩니다.
최신 사용자 인터페이스
BBL200은 프론트 패널의 디스플레이 및 버튼으로 조작합니다. 이 방식은 연구소에 적합하며 설정을 쉽게 변경할 수 있습니다. 또한, 컴퓨터에서 그래픽 사용자 인터페이스를 통해 BBL200을 편리하게 조작할 수 있습니다. BBL 200에 통합된 웹 GUI는 LAN 및 웹 브라우저를 통해 호출됩니다. 표준 이더넷 인터페이스에서는 원격 제어 SCPI명령을 사용하여 테스트 시퀀스를 자동화할 수 있습니다.
