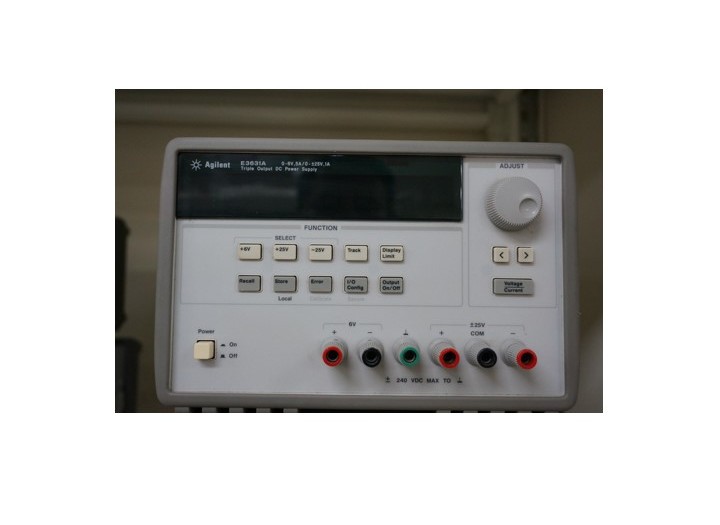

DC전원공급기 E3631A 80W 3중 출력 전원 공급기, 6V, 5A 및 ±25V, 1A
| 제조사 | KEYSIGHT (AGILENT) |
|---|---|
| 정격 출력 전압 | 0 ~ +25 V, 0 ~ -25 V, 0 ~ 6 V |
| 정격 출력 전류 | 0 ~ 1 A, 0 ~ 1 A, 0 ~ 5 A |
| 25°C ±5°C에서의 프로그래밍 정확도 전압 | 0.05% + 20mV, 0.05% + 20mV, 0.1% + 5mV |
| 25°C ±5°C에서의 프로그래밍 정확도 전류 | 0.15% + 4mA, 0.15% + 4mA, 0.2% + 10mA |
목록으로 제품구입상담 렌탈상담하기
데이타시트
본문
Detail view
정격 출력
- 전압 : 0 ~ +25 V, 0 ~ -25 V, 0 ~ 6 V
- 전류 : 0 ~ 1 A, 0 ~ 1 A, 0 ~ 5 A
25°C ±5°C에서의 프로그래밍 정확도
- 전압: 0.05% + 20mV, 0.05% + 20mV, 0.1% + 5mV
- + 전류: 0.15% + 4mA, 0.15% + 4mA, 0.2% + 10mA
리플 및 노이즈 (20Hz ~ 20MHz)
- 정상 모드 전압: <350µVrms/ 2mV p-p, <350 µV rms/2mV p-p, <350 µV rms/2 mV p-p
- 정상 모드 전류: <500µA rms, <500 µA rms, <2mA rms
- 공통 모드 전류: <1.5 µA rms, <1.5 µA rms, <1.5 µA rms
25°C ±5°C에서의 리드백 정확도
- 전압: 0.05% + 10mV, 0.05% + 10mV, 0.1% + 5mV
- 전류: 0.15% + 4mA, 0.15% + 4mA, 0.2% + 10mA
키사이트 범용 DC 전원 공급기는 빠듯한 예산에 부합하는 필수 기능을 제공합니다. 이 3중 출력, 80W, GPIB, E3631A는 벤치 사용을 위한 소형의 컴팩트한 크기, 낮은 출력 리플 및 노이즈, 내장 측정 및 기본 프로그래밍 가능 기능, 과전압 방지를 제공하여 DUT 안전을 보장합니다. 깨끗하고 신뢰할 수 있는 이 전원 공급기는 범용 어플리케이션에 사용하도록 설계되었으며 편리한 벤치탑 기능과 유연한 시스템 기능을 컴팩트 다중출력 패키지에 결합했습니다.
Specification
정격 출력
- 전압 : 0 ~ +25 V, 0 ~ -25 V, 0 ~ 6 V
- 전류 : 0 ~ 1 A, 0 ~ 1 A, 0 ~ 5 A
25°C ±5°C에서의 프로그래밍 정확도
- 전압: 0.05% + 20mV, 0.05% + 20mV, 0.1% + 5mV
- + 전류: 0.15% + 4mA, 0.15% + 4mA, 0.2% + 10mA
리플 및 노이즈 (20Hz ~ 20MHz)
- 정상 모드 전압: <350µVrms/ 2mV p-p, <350 µV rms/2mV p-p, <350 µV rms/2 mV p-p
- 정상 모드 전류: <500µA rms, <500 µA rms, <2mA rms
- 공통 모드 전류: <1.5 µA rms, <1.5 µA rms, <1.5 µA rms
25°C ±5°C에서의 리드백 정확도
- 전압: 0.05% + 10mV, 0.05% + 10mV, 0.1% + 5mV
- 전류: 0.15% + 4mA, 0.15% + 4mA, 0.2% + 10mA
Option
Accessories
| E3600A-100 | Test lead kit, banana plug to SMT grabber |
