출력 정격

• 전압: 0 ~ 20 V
• 전류: 0 ~ 5 A
• 최고 7ms까지의 피크 전류 5 A

25°C ±5°C에서의 프로그래밍 정확도 (설정의 % + 고정 계수)

• 전압: 10 mV
• + 전류: 2 mA

DC 리드백(Readback) 정확도

• 전압: 0.03% + 5 mV
• 전류: +20 mA ~ + 정격 전류 0.2% + 0.5 mA
• 전류: -20 mA ~ – 정격 전류 0.2% + 1.1 mA
• 전류: -20 mA ~ + 20 mA 범위 0.1% 2.5 µA

Transient 응답

• 650mV 강하, <100 µs transient 응답 시간

키사이트 모바일 통신 DC 소스 663xx 시리즈는 무선 및 배터리 구동 디바이스를 테스트하기에 알맞은 몇 가지 기능을 제공합니다. 우수한 전압 trainsient 응답이 테스트 배선에서의 큰 전압 강하로 인한 디바이스 종료를 최소화해 테스트 시스템 처리능력을 극대화합니다. 디바이스가 여러 가지 모드로 작동할 때 배터리 전류 드레인을 정확히 측정할 수 있는 내장형 고급 측정 시스템과 단말기 제조업체가 영구적인 그리고 간헐적인 개방 감지 와이어 연결을 감지할 수 있도록 키사이트에서 개발한 기능.

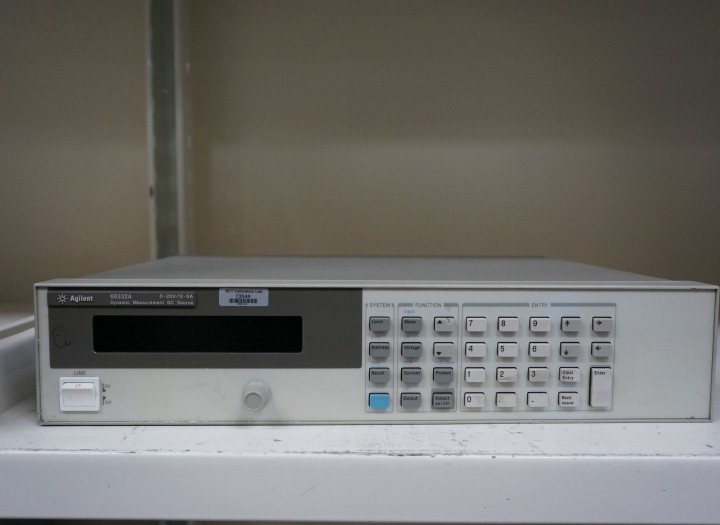

키사이트 66332A 동적 측정 DC 소스는 전압 및 전류 파형의 동적 측정과 분석을 구현합니다. 테스트에 필요한 전원을 제공할 뿐만 아니라 제품의 펄스 전류 요구량을 특성 분석하는 데 필요한 피크 전류 측정을 수행할 수 있기 때문에 디지털 무선 통신 제품/구성요소를 테스트하는 데 적합합니다.

출력당 최대 전류: 5 A

출력당 최대 전압: 20 V

최대 전력: 100 W

출력 수: 1

유형: Mobile Comms
